壓力閥

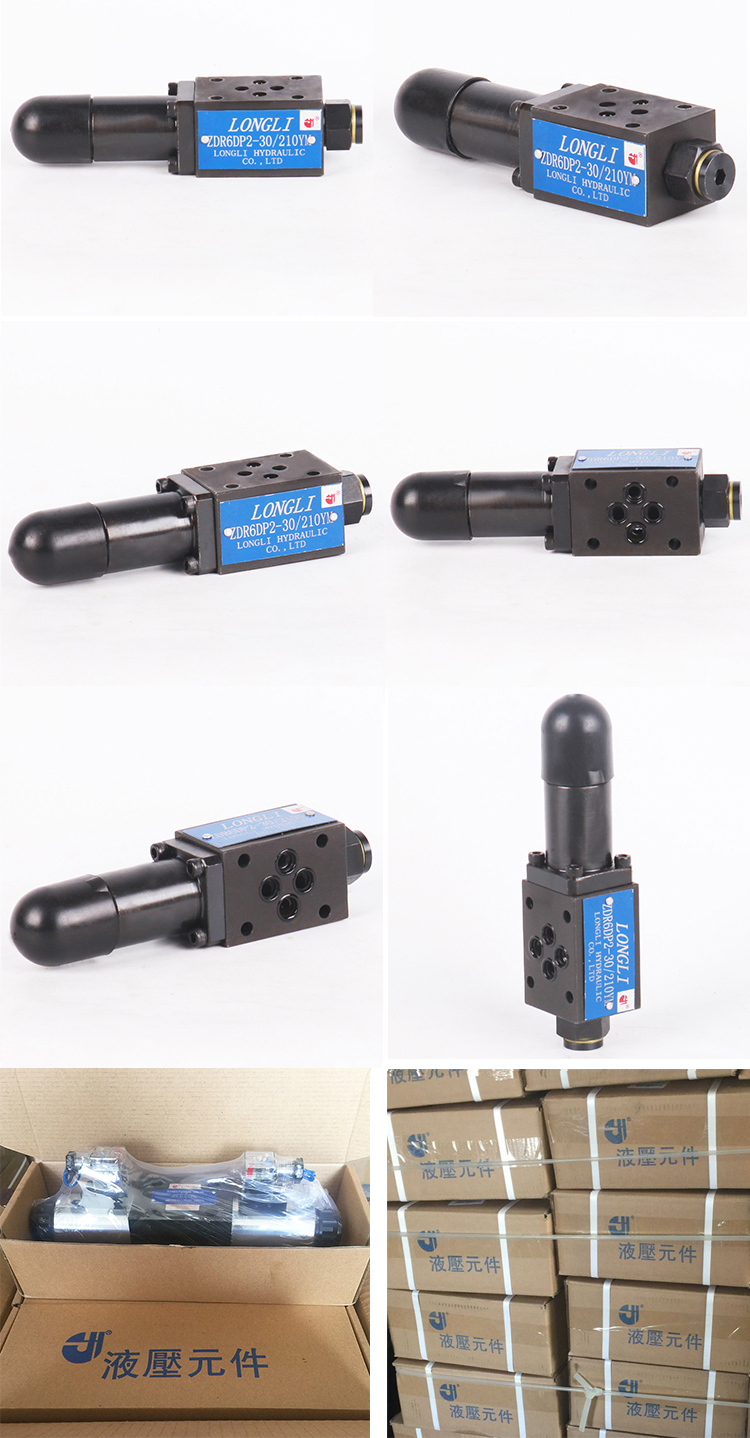

疊加式減壓閥ZDR6D系列

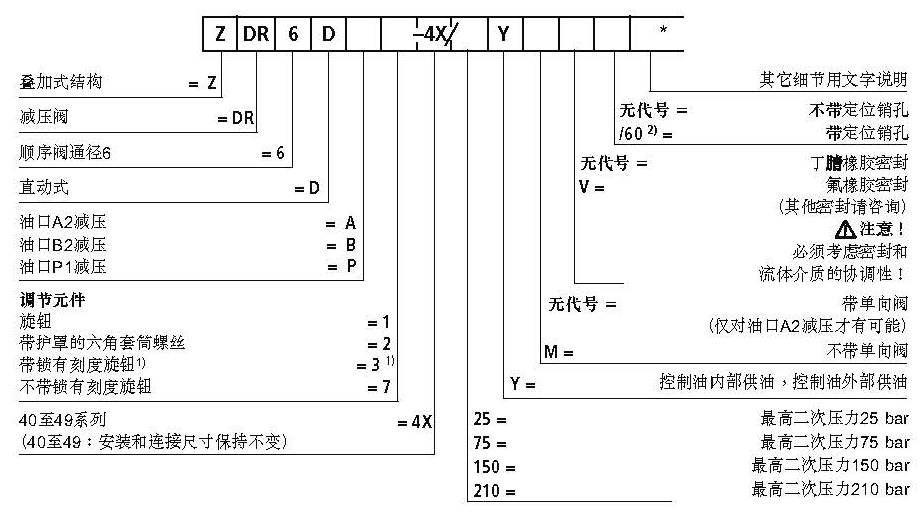

◆說    明

ZDR6 D型減壓閥是疊加式結構三通直動式減壓閥,它對次級回路有減壓功能。用于系統壓力減壓。

其組成主要包括閥體、控制閥芯、壓縮彈簧和調節元件以及可選單向閥。

由調節元件設定二次壓力。

DA型

在靜態位置,該閥常開,油液可自由地從油口A1流向油口A2。油口A2壓力經控制油路同時作用于壓縮彈簧對面的活塞面積上。當油口A2的壓力超過彈簧設定值時,控制閥芯移至控制位量,油口A2的壓力保持穩定。信號和控制油經控制油道從油口A2內部提供。如果油口A2的壓力由于外力作用于執行器而繼續升高,閥芯就繼續向壓縮彈簧方向移動。這樣油口A2經控制活塞上的臺肩與油箱連通。足夠的油液流回油箱,以防止壓力進一步升高。彈簧腔經孔至油口T由外部泄油至油箱。壓力表接口用子高的二次壓力監測。在DA型號中,單向閥中只可加在A2往A1的油口,才可使流道暢通。

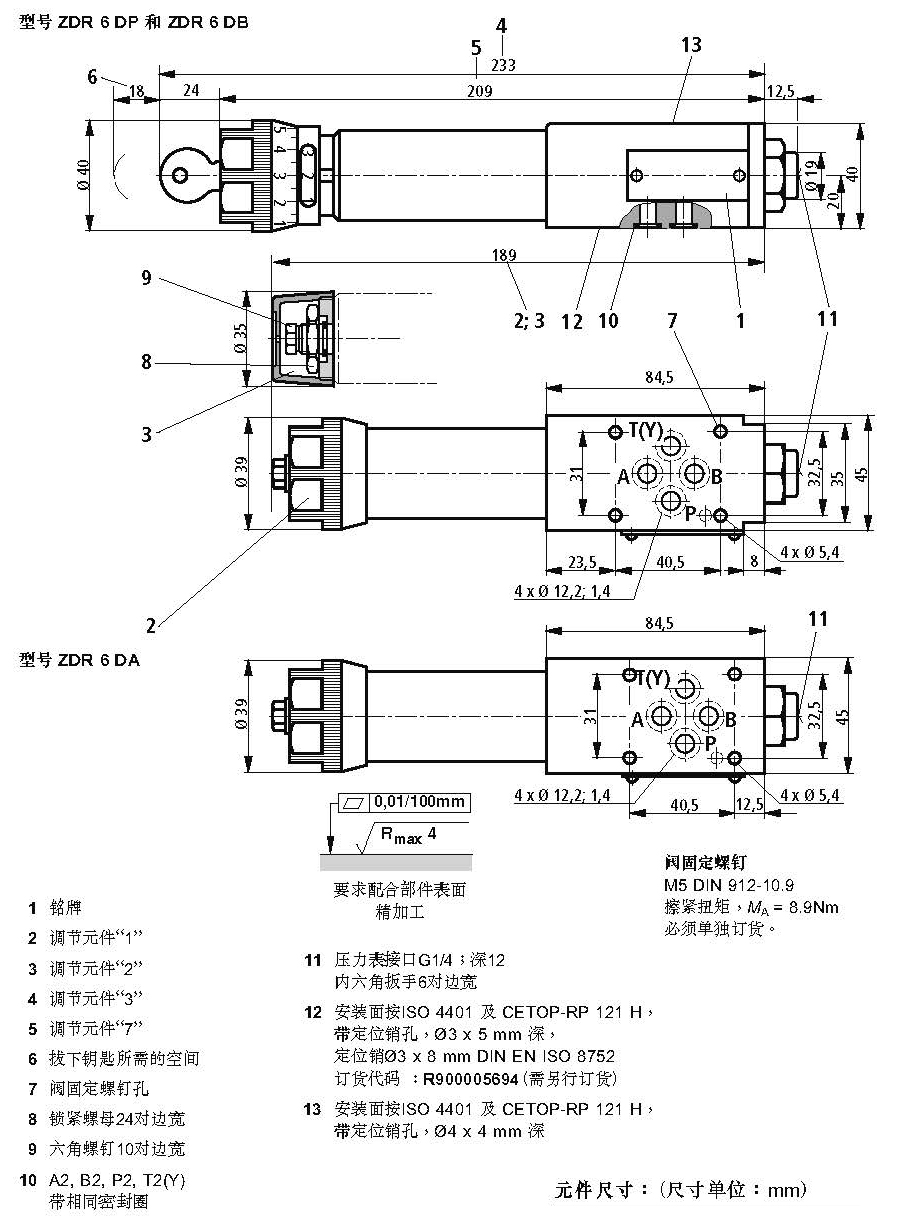

DP和DB型

在DP型中,油口P1減壓。信號和控制油從油口P1內部提供。在DB型中,油口P1減壓,但控制油取自油口B 。

注意！

在DB型中,當方向閥處于P至A位量時,必須摘保油口B的壓力不高于設定壓力。否則,油口A的壓力將降低。
