方向閥

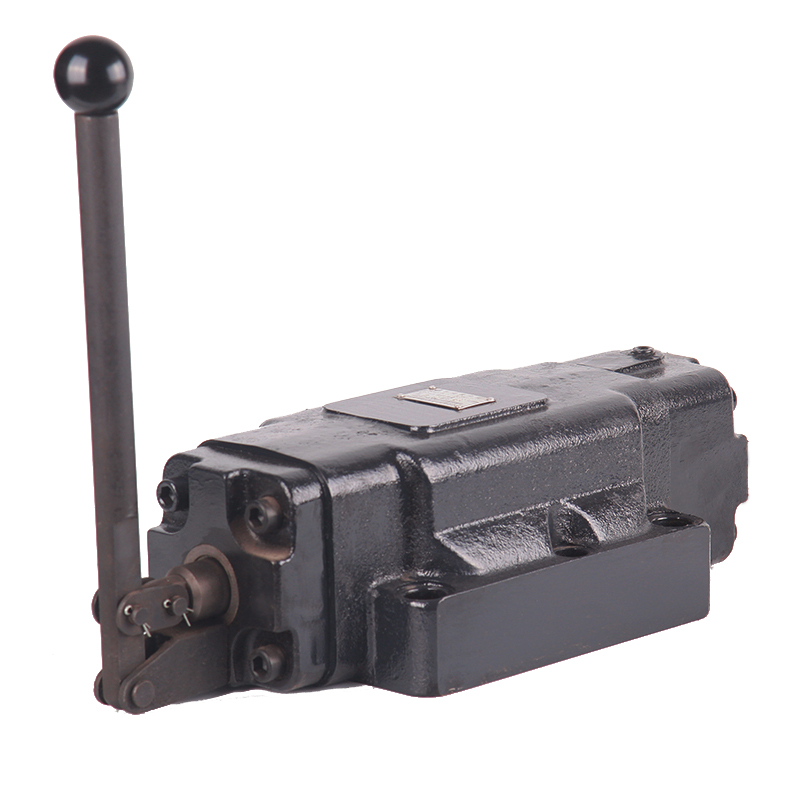

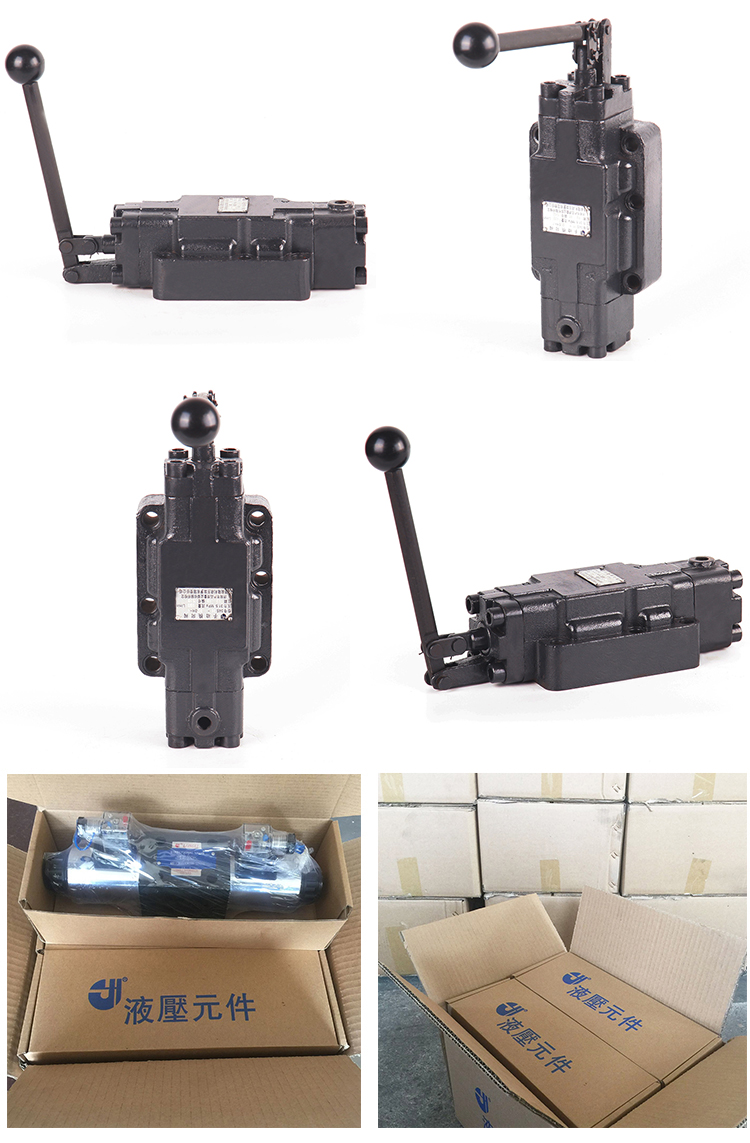

聯合設計型手動換向閥

◆說    明

手動換向閥是用手動杠桿操縱閥芯移位的方向控制閥 。 在液壓系統中, 它可控制油流方向, 以改變執行元件的運動方向 。

手動換向閥的滑閥換向定位方式有鋼球定位式和彈簧復位式二種結構 。 鋼球定位式是當操縱手柄外力取消后, 閥芯依靠鋼球定位保持在換向位置 。 彈簧復位式是當操縱手柄外力取消后, 彈簧使閥芯自動回復到初始位置。

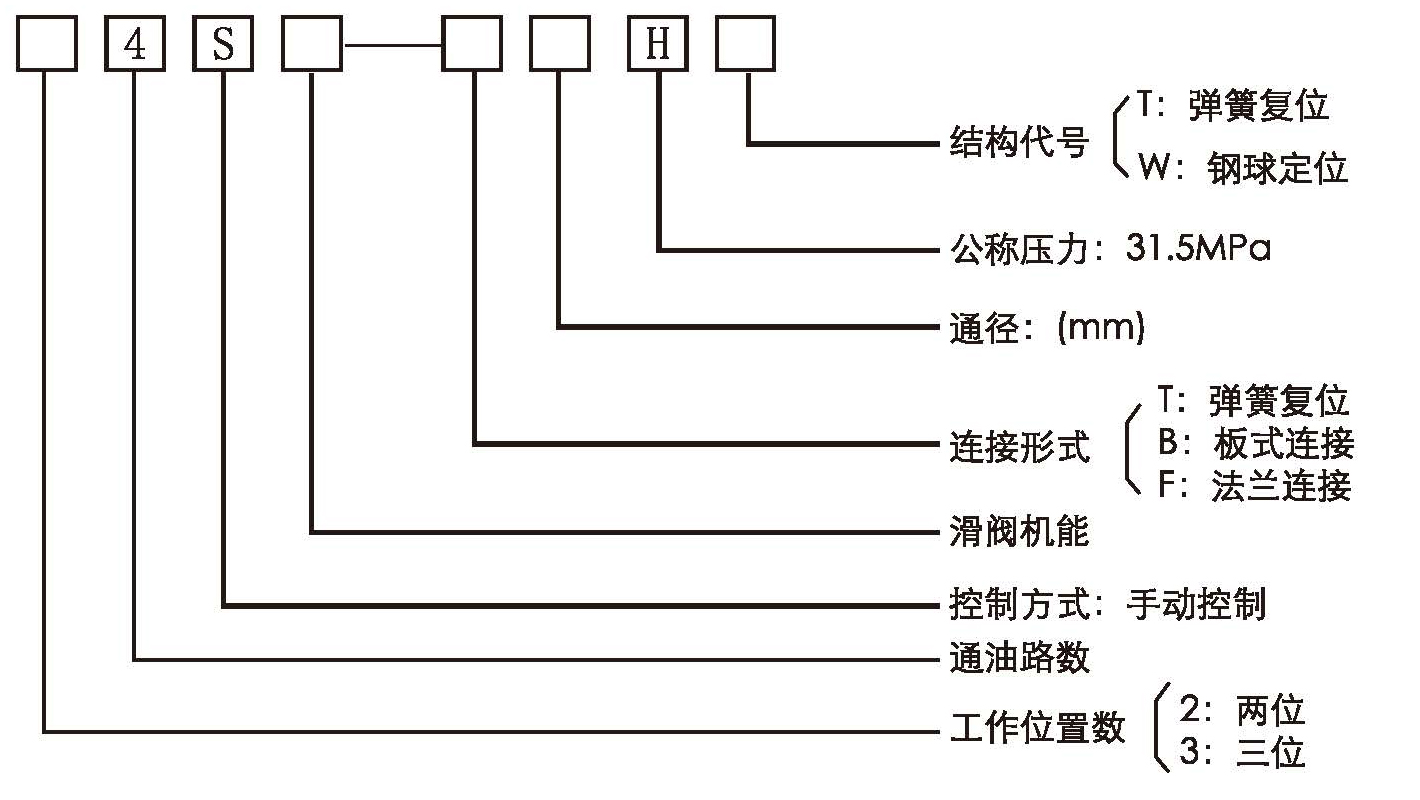

具體型號分為：

10通徑

24SM-L10H-T  24SH-L10H-T  24SM-L10H-W  24SH-L10H-W

24SM-B10H-T  24SH-B10H-T  24SM-B10H-W  24SH-B10H-W

24SM-H10B-T  24SH-H10B-T  24SM-H10B-W  24SH-B10H-W

34SM-L10H-T  34SH-L10H-T  34SM-L10H-W  34SH-L10H-W

34SM-B10H-T  34SH-B10H-T  34SM-B10H-W  34SH-B10H-W

34SM-H10B-T  34SH-H10B-T  34SM-H10B-W  34SH-H10B-W

20通徑

24SM-L20H-T  24SH-L20H-T  24SM-L20H-W  24SH-L20H-W

24SM-B20H-T  24SH-B20H-T  24SM-B20H-W  24SH-B20H-W

24SM-H20B-T  24SH-H20B-T  24SM-H20B-W  24SH-B20H-W

34SM-L20H-T  34SH-L20H-T  34SM-L20H-W  34SH-L20H-W

34SM-B20H-T  34SH-B20H-T  34SM-B20H-W  34SH-B20H-W

34SM-H20B-T  34SH-H20B-T  34SM-H20B-W  34SH-H20B-W

32通徑

24SM-L32H-T  24SH-L32H-T  24SM-L32H-W  24SH-L32H-W

24SM-B32H-T  24SH-B32H-T  24SM-B32H-W  24SH-B32H-W

24SM-H32B-T  24SH-H32B-T  24SM-H32B-W  24SH-B32H-W

34SM-L32H-T  34SH-L32H-T  34SM-L32H-W  34SH-L32H-W

34SM-B32H-T  34SH-B32H-T  34SM-B32H-W  34SH-B32H-W

34SM-H32B-T  34SH-H32B-T  34SM-H32B-W  34SH-H32B-W
